Fig. 110: Nadelventil, beiderseits Innengewinde, Material: Stahl, 1.4571

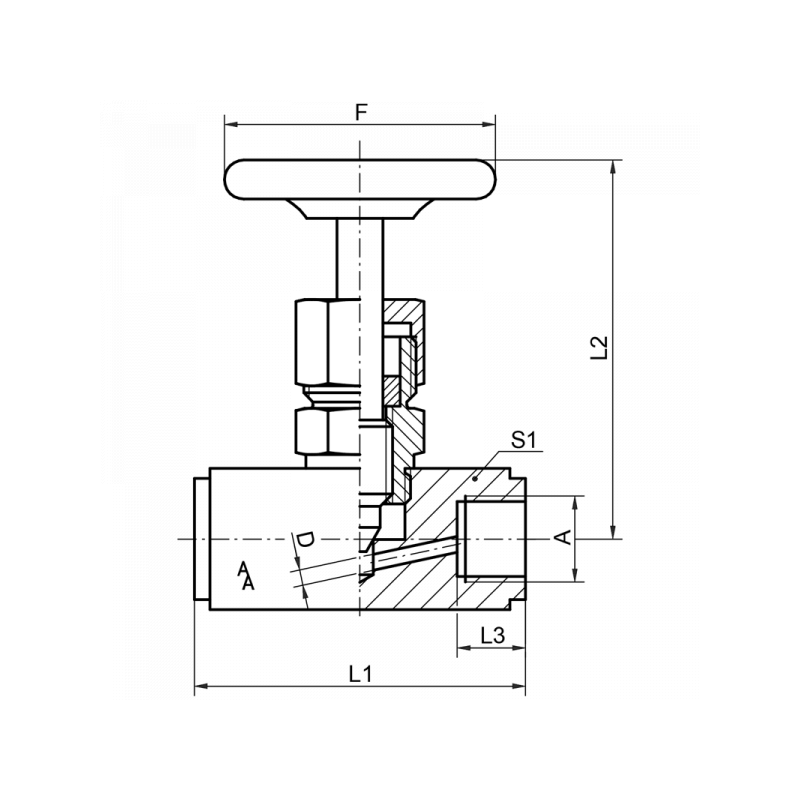

Nadelventil, beiderseits Innengewinde, Material: Stahl, 1.4571
Nadelventil, beiderseits Innengewinde, Material: Stahl, 1.4571
A DN PN / Bar L1 / mm L2 / mm L3 / mm F / mm S1 Material Art.Nr. PDF
G1/8 4 400 -20°C / +250°C 45 85 11 50 25 1.4571 10110013
G1/4 5 400 -20°C / +250°C 55 85 15 50 25 1.4571 10110023
G3/8 6 400 -20°C / +250°C 55 85 15 50 25 1.4571 10110033
G1/2 7 400 -20°C / +250°C 60 85 17 63 30 1.4571 10110043
G3/4 9 200 -20°C / +250°C 75 105 19 63 35 1.4571 10110063
G1 12 200 -20°C / +250°C 100 125 21 90 45 1.4571 10110083
G1 1/4 15 160 -20°C / +250°C 110 155 22 100 60 1.4571 10110103
G1 1/2 22 120 -20°C / +250°C 130 160 24 100 70 1.4571 10110123
G2 22 120 -20°C / +250°C 130 160 28 100 70 1.4571 10110163
G1/8 4 400 -20°C / +350°C 50 85 11 50 25 Stahl 10110012
G1/4 5 400 -20°C / +350°C 55 85 15 50 25 Stahl 10110022
G3/8 6 400 55 85 15 50 25 Stahl 10110032
G1/2 7 400 -20°C / +350°C 60 85 17 63 30 Stahl 10110042
G3/4 9 200 -20°C / +350°C 75 105 19 63 35 Stahl 10110062
G1 12 200 -20°C / +350°C 100 125 21 90 45 Stahl 10110082
G1 1/4 15 160 -20°C / +100°C 110 155 22 100 60 Stahl 10110102
G1 1/2 22 120 -20°C / +350°C 130 160 24 100 70 Stahl 10110122
G2 22 120 -20°C / +350°C 130 160 28 100 70 Stahl 10110162
