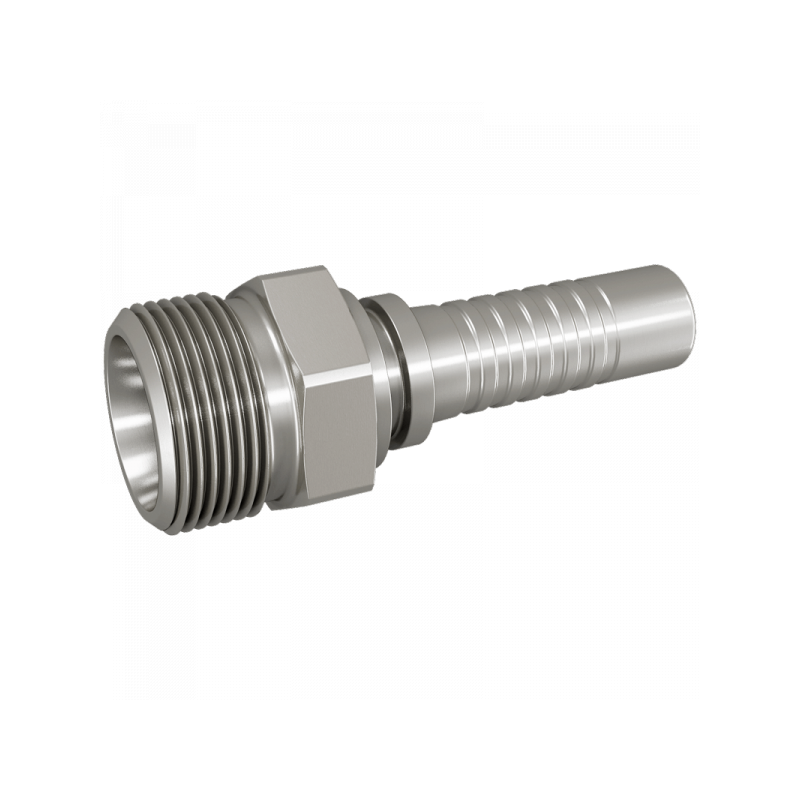

CES: Pressnippel CES, mit 24° Konus, Schneidringanschluss, schwere Reihe

Pressnippel CES, mit 24° Konus, Schneidringanschluss, schwere Reihe
A B / mm DN L1 / mm L2 / mm S1 C / mm Material Art.Nr. PDF
M18x1,5 6,7 6 56,5 26,5 19 3,9 1.4571 4400DN06
M16x1,5 6,7 6 55,5 25,5 17 3,9 1.4571 4400DN06M16
M20x1,5 8 8 57,6 27,6 22 5,4 1.4571 4400DN08
M18x1,5 8 8 56,6 26,6 19 5,4 1.4571 4400DN08M18
M22x1,5 9,6 10 62,9 29,6 22 6,5 1.4571 4400DN10
M20x1,5 9,6 10 61 27,7 22 6,5 1.4571 4400DN10M20
M24x1,5 9,6 10 62,9 29,6 24 6,5 1.4571 4400DN10M24
M24x1,5 12,8 12 65,6 30,3 24 9,5 1.4571 4400DN12
M30x2 16 16 72,6 34,3 30 12,6 1.4571 4400DN16
M36x2 19,1 20 83,6 37,8 36 14,8 1.4571 4400DN20
M30x2 19,1 20 80,6 34,8 30 14,8 1.4571 4400DN20M30
M42x2 25,9 25 97,5 42,5 46 20,0 1.4571 4400DN25
M36x2 25,9 25 93,5 38,5 36 20,0 1.4571 4400DN25M36
M52x2 32,5 32 107,5 47,7 55 26,0 1.4571 4400DN32
