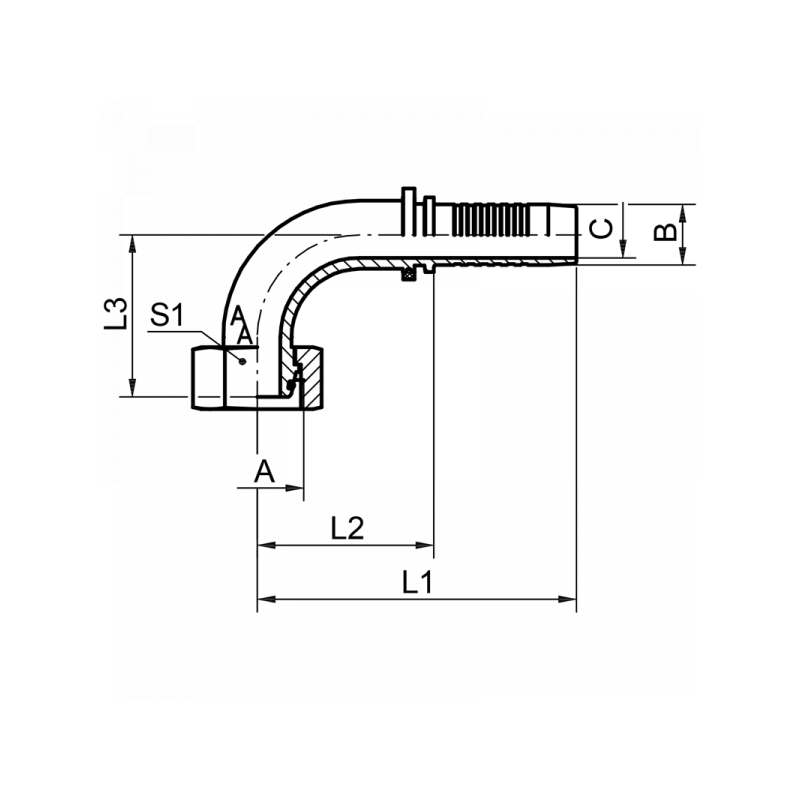

DKOL-90°: Pressnippel DKOL 90°, Dichtkegel mit 24° Konus und O-Ring, leichte Reihe, Dichtkopf metrisch

Pressnippel DKOL 90°, Dichtkegel mit 24° Konus und O-Ring, leichte Reihe, Dichtkopf metrisch
Pressnippel DKOL 90°, Dichtkegel mit 24° Konus und O-Ring, leichte Reihe, Dichtkopf metrisch
A B / mm DN L1 / mm L2 / mm L3 / mm S1 C / mm Material Art.Nr. PDF
M14x1,5 6,7 6 60 30 30 17 3,9 1.4571 4102DN06
M12x1,5 6,7 6 60 30 30 14 3,9 1.4571 4102DN06M12
M16x1,5 6,7 6 61 31 34 19 3,9 1.4571 4102DN06M16
M18x1,5 6,7 6 63 33 35 22 3,9 1.4571 4102DN06M18
M16x1,5 8 8 63 33 35 19 5,4 1.4571 4102DN08
M18x1,5 8 8 60 30 37 22 5,4 1.4571 4102DN08M18
M18x1,5 9,6 10 74 40,7 36 22 6,5 1.4571 4102DN10
M16x1,5 9,6 10 75 41,7 37 19 6,5 1.4571 4102DN10M16
M22x1,5 9,6 10 70 36,7 40 27 6,5 1.4571 4102DN10M22
M22x1,5 12,8 12 78 42,7 40 27 9,5 1.4571 4102DN12
M18x1,5 12,8 12 76 40,7 45 22 9,5 1.4571 4102DN12M18
M26x1,5 12,8 12 82 49,7 48 32 9,5 1.4571 4102DN12M26
M26x1,5 16 16 85 46,7 54,0 32 12,6 1.4571 4102DN16
M30x2 19,1 20 107 61,2 55,0 36 14,8 1.4571 4102DN20
M36x2 25,9 25 123 68 75 41 20,0 1.4571 4102DN25
M45x2 32,5 32 150 90,2 85 50 26,0 1.4571 4102DN32
M52x2 38,9 40 170 102,5 95 60 31,0 1.4571 4102DN40
